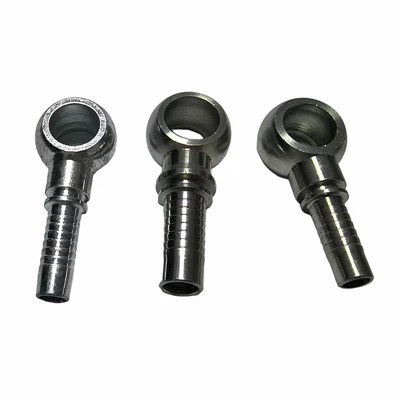

Il-fittings tal-banjo huma elementi żgħar iżda kruċjali ta 'sistemi idrawliċi li jgħinu fil-konnessjoni ta' pajpijiet u pajpijiet. Huma jikkonsistu minn bolt vojt, ċirku fiss, u ċirku mobbli, li flimkien jiffurmaw siġill meta jkunu ssikkati. Fittings banjo jiġu f'diversi forom, daqsijiet u materjali, iżda żewġ tipi komuni huma fittings banjo metriċi u BSP (British Standard Pipe). F'dan l-artikolu, ser niddiskutu dawn iż-żewġ tipi ta 'fittings banjo u l-applikazzjonijiet tagħhom f'sistemi idrawliċi.
Fittings banjo metriċi huma ddisinjati skont l-istandards metriċi u saru dejjem aktar popolari fis-sistemi idrawliċi globalment minħabba l-eżattezza, l-affidabbiltà u l-interkambjabbiltà tagħhom. Dawn il-fittings huma komunement użati fl-Ewropa u fl-Asja, fejn l-unitajiet metriċi huma l-unitajiet tal-kejl standard. Jiġu f'varjetà ta 'forom u materjali, inklużi ram, aluminju u azzar li ma jissaddadx, u jistgħu jintużaw f'sistemi idrawliċi bi pressjoni għolja.
S700A0
It-tags Popolari: fittings banjo metriċi, manifatturi Ċina fittings banjo metriċi, fornituri
BANJO METRIKU
|
NUMRU TAL-PARTI |
MANK |
BOLT |
L |
C |
M |
||
|
DN |
Fil |
DAQS |
ħajta |
mm |
mm |
Mm |
|
|
S700A0 - 04 - 12 |
6 |
1/4" |
04 |
M12x1,5 |
22,3 |
12,1 |
12 |
|
S700A0 - 04 - 14 |
6 |
1/4" |
04 |
M14x1,5 |
24,3 |
14,1 |
14 |
|
S700A0 - 05 - 14 |
8 |
5/16" |
05 |
M14x1,5 |
24,3 |
14,1 |
14 |
|
S700A0 - 06 - 16 |
10 |
3/8" |
06 |
M16x1,5 |
26,8 |
16,1 |
16 |
|
S700A0 - 06 - 18 |
10 |
3/8" |
06 |
M18x1,5 |
28,8 |
18,1 |
20 |
|
S700A0 - 08 - 18 |
12 |
1/2" |
08 |
M18x1,5 |
29,1 |
18,1 |
20 |
|
S700A0 - 08 - 22 |
12 |
1/2" |
08 |
M22x1,5 |
32,1 |
22,1 |
25 |
|
S700A0 - 10 - 22 |
16 |
5/8" |
10 |
M22x1,5 |
32,2 |
22,1 |
25 |
|
S700A0 - 12 - 26 |
20 |
3/4" |
12 |
M26x1,5 |
38,1 |
26,1 |
30 |
